焊接工作臺是指為焊接小型焊件而設置的工作臺。焊接工作臺的表面一般有T型槽或孔，方便使用。焊接平臺材質一般為HT200或HT250，這兩種材質占到焊接平臺材質的98%以上，既能滿足焊接工件時的要求，又相對來說價格低廉，無論是焊接平臺的抗拉力、硬度、耐磨程度均能滿足焊接要求。
柔性三維組合焊接工裝
一種多角度旋轉焊接工作臺，它是由臺體、臺座、液壓油缸、油缸座、蝸桿、蝸輪、工作臺組成，臺體呈錐狀，下端錐度為90度，下端通過軸與臺座連接，液壓油缸的一端與油缸座通過軸連接，另一端與臺體下端通過軸連接，臺體內固定有蝸桿，蝸桿與工作臺連接，操作手柄與渦輪連接。本實用新型使工件隨工作臺在垂直方向上90度范圍之內，在水平方向上360°范圍內的任意位置固定，進行作業加工，操作方便，焊接質量可以得到保證。

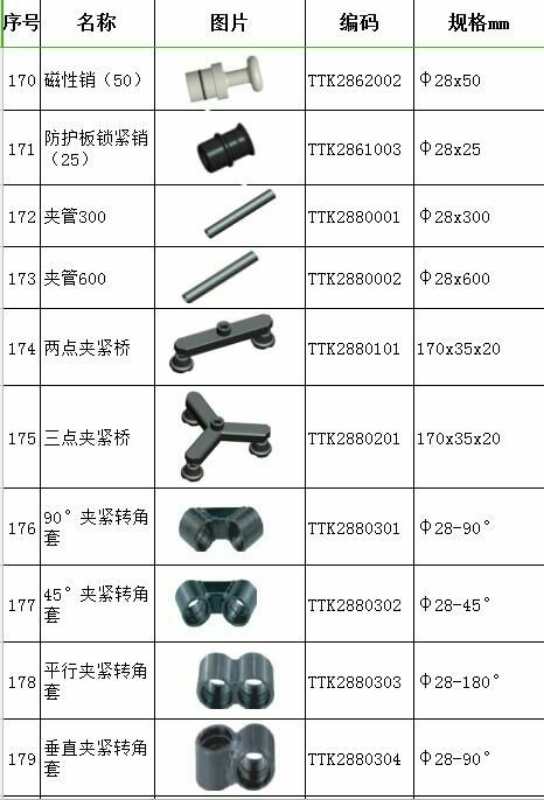

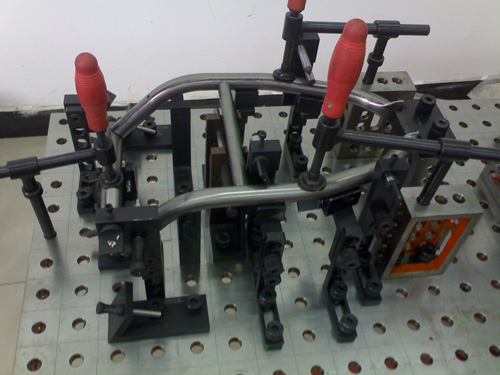

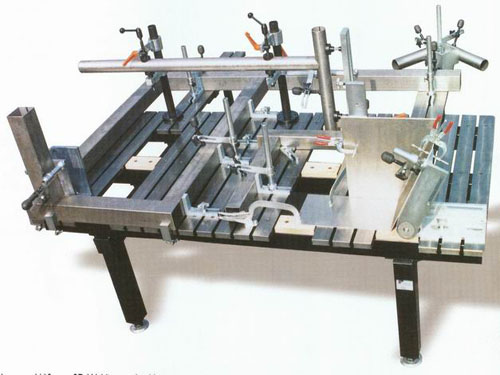

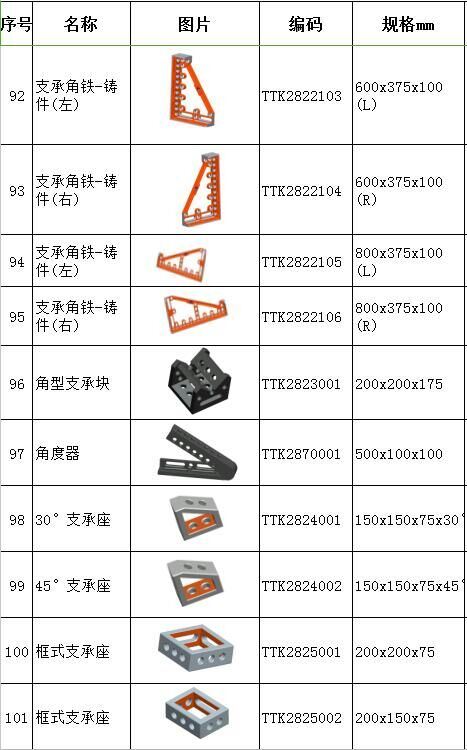

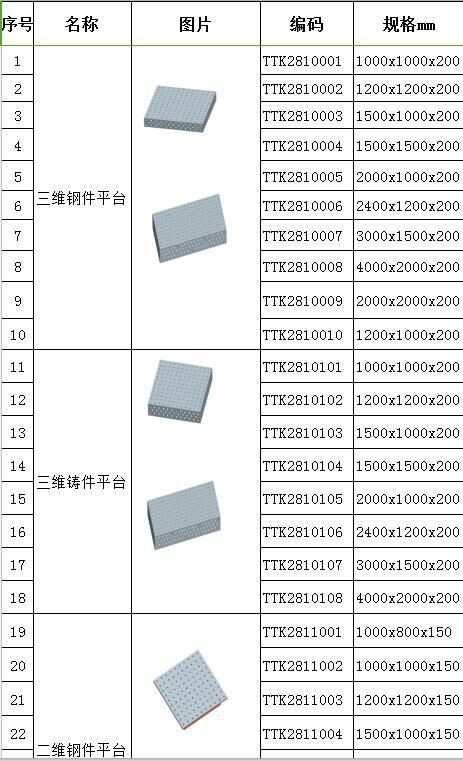

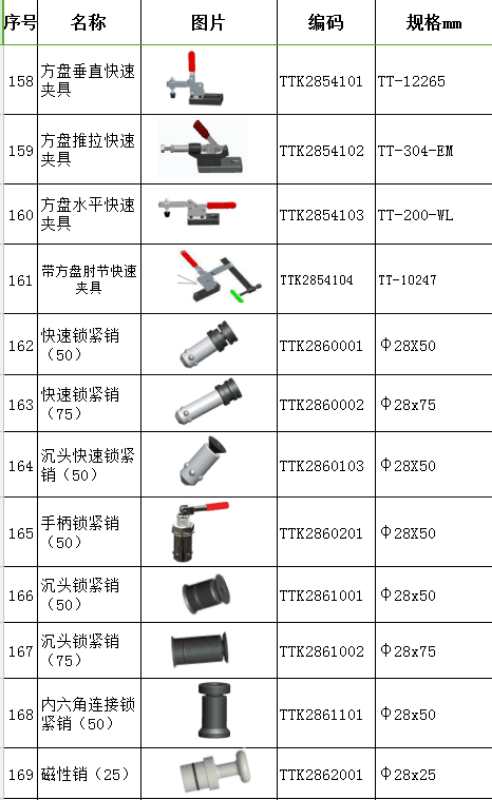

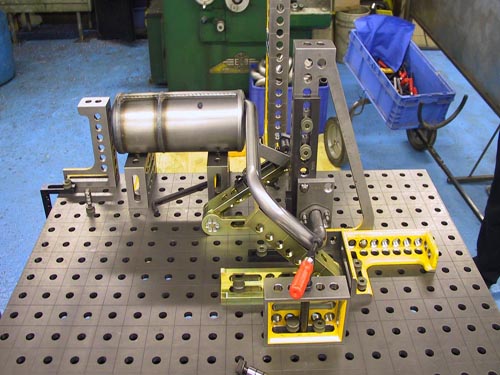

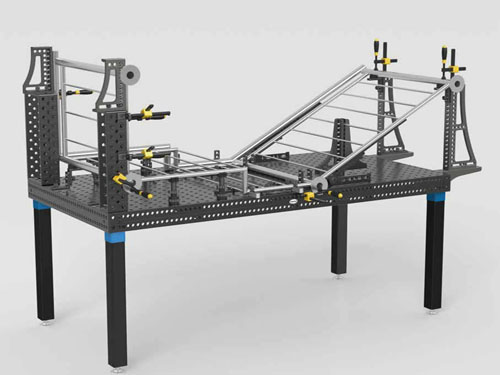

三維組合焊接工作臺臺面采用帶孔格板形式，孔徑有D28和D16兩個系列。在高精度的臺面上，每隔100mm均布D28的圓孔或每隔50mm均布D16的圓孔，這些孔可用于拼接各種功能的定位模塊和夾具。各種功能模塊除臺面外，還有定位塊，直角塊，立柱，任意角度調整，V形塊，銷栓，各類快速夾具，間隙調整片及各種輔助模塊。模塊的設計構思巧妙，可以進行各種組合和反復應用。用于模塊之間互相緊固連接的銷栓，內部采用三個同心鋼珠。銷栓松開時，鋼珠退入銷栓內，此時銷栓可方便地插入模塊的孔內。當用手逐漸擰緊時，三個鋼珠逐漸彈出，自動對中并夾緊模塊。用扳手扳緊后，其對模塊的夾緊力可達5噸，剪切力可達25噸。
這種組合夾具的突出優點是：
1）模塊化：所有組件分門別類，進行了標準化和系列化，互相匹配。選用最少的模塊，就可以實現各種快速定位和夾緊的功能。
2）柔性化：拼裝方式多樣，用戶只要充分發揮想象力，幾乎可達到任何專用夾具同樣的定位和夾緊功能。拼裝快速，裝拆方便；工作臺面可以根據工件形狀、大小進行拼裝組合。臺面上的刻度和模塊尺寸的設計，使操作工人不用量具就可以根據工件尺寸迅速搭出所需要的工裝。
3）高精度：工作臺面和各種功能模塊上每隔50或100mm配套的D16或D28的圓孔，任意孔的孔間距尺寸公差小于0.02mm，這種精度將會反映在用戶所加工的產品中。所以，也有用戶將此工作臺用作檢具的基準平臺。
4）專利設計：各功能模塊中有不少是專利產品，如模塊間連接采用的銷栓，為防止工件在夾緊過程中移位而特殊設計的帶補償?shù)膹椥詩A具等。
5）三維立體設計：模塊中的立柱，直角塊可用于向三維空間拼接，便于生產各類立體構件。
有了這種組合焊接工作臺，對于不斷重復設計工裝的用戶來說，就可大大節約重復投資耗費在工裝上的設計制作時間和資金。用戶可根據需要快速拼接出不同要求的工裝，就像兒童玩拼裝式玩具一樣。這種三維柔性工裝可用于汽車制造行業，工程機械行業，鋼結構生產行業，扳金加工行業，自行車（摩托車）制造行業，與焊接機器人或?qū)Ｓ煤笝C(jī)配套等等。
